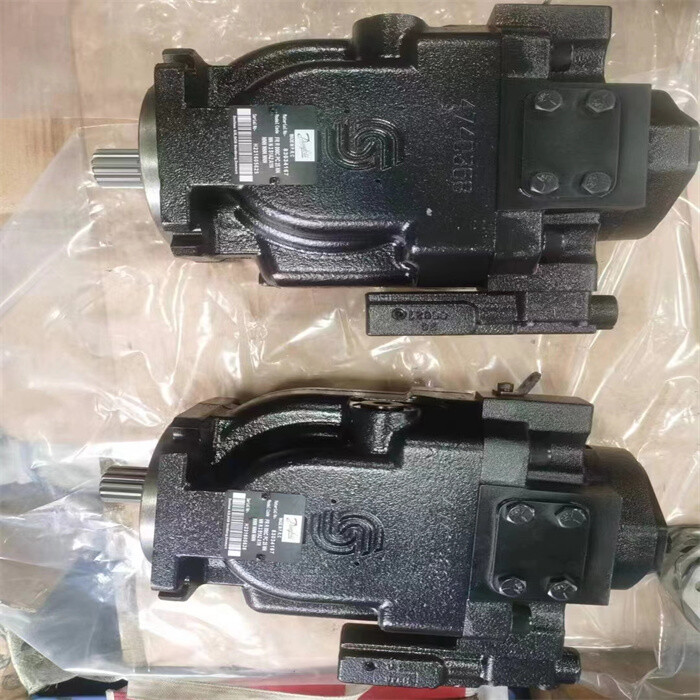

Bomba hidráulica de pistón de circuito abierto Danfoss Sauer FRR074 FRR090, bomba de émbolo FRR090

Sauer Serie 45 es una familia completa de bombas de pistones axiales de desplazamiento variable para aplicaciones abiertas.

Aplicaciones de circuitos. Cada marco dentro de la familia Serie 45 está diseñado exclusivamente para

optimizar el rendimiento, el tamaño y el costo, coincidiendo con los requisitos de la función de trabajo del

exigente mercado de equipos móviles.

Alto rendimiento

• Desplazamientos de 25 cm³ - 147 cm³ [1,53 - 8,97 in3

/Rdo]

• Velocidades de hasta 3600 rpm

• Presiones de hasta 310 bar [4495 psi] continuas y 400 bar [5800 psi] pico

• Variedad de opciones de sistemas de control que incluyen detección de carga y compensación de presión

• Capacidad de transmisión directa para sistemas de circuitos múltiples

• Gama de bridas de montaje, ejes y opciones de puertos para facilitar la instalación

Última tecnología

• Orientado al cliente mediante implementación de funciones de calidad (QFD) y diseño para

técnicas de fabricabilidad (DFM)

• Placas de válvula optimizadas para máxima eficiencia y funcionamiento silencioso

• Piezas fundidas modeladas por computadora para optimizar las condiciones de entrada para una velocidad máxima de la bomba

• Tamaño de paquete compacto que minimiza los requisitos de espacio de instalación

• Rodamientos de rodillos cónicos de alta resistencia para una larga vida útil

• Carcasa rígida de una sola pieza para reducir el ruido y las vías de fuga

• Controles integrados para respuesta de alta velocidad y estabilidad del sistema

Fiabilidad

• Diseñado según estándares rigurosos

• Probado tanto en laboratorio como en campo

• Fabricado según estrictos estándares de calidad

• Larga vida útil

• Significativamente menos piezas

• Sin juntas con juntas

• Rodamientos robustos del eje de entrada para soportar grandes cargas del eje externo

• Puertos de medición integrados para monitorear las condiciones de operación

• Grúas

• Manipuladores telescópicos

• Carretillas elevadoras

• Cargadoras de ruedas

• Barredoras

• Retroexcavadoras

• Maquinaria forestal y agrícola

• Unidades de ventilador

• Otros usos

Las bombas Serie 45 con estructura F tienen un diseño de servopistón doble con un plato cíclico tipo cuna

montados en cojinetes lisos recubiertos de polímero. El pistón diagonal aumenta el ángulo del plato cíclico. El

El servopistón disminuye el ángulo del plato cíclico. A igual presión, el servo de mayor diámetro

El pistón domina al pistón de polarización. Nueve pistones alternativos desplazan el fluido del

entrada de la bomba a la salida de la bomba a medida que el bloque de cilindros gira sobre el eje de entrada de la bomba.

El resorte del bloque sujeta las zapatas del pistón al plato cíclico a través del retenedor de zapata. El

El bloque de cilindros se monta sobre una placa de válvula bimetálica optimizada para una alta eficiencia volumétrica.

y bajo nivel de ruido. Los rodamientos de rodillos cónicos soportan el eje de entrada y un sello de labio de vitón.

protege contra fugas en el eje.

Un sistema de detección de control de un carrete ajustable (solo PC, no se muestra) o de dos carretes (LS)

presión y presión de carga (controles LS). La presión del sistema de puertos de control al servo

pistón para controlar el flujo de salida de la bomba.
